Фильтр-поглотитель ФП-300 для защитного сооружения

Компания «Специальные проекты и оборудование» предлагает купить Фильтр-поглотитель ФП-300 по цене производителя, — важнейший конструкционный элемент системы воздухоочистки убежища либо иного защитного сооружения (ЗС) гражданской обороны (ГО). Он интегрируется в систему вентиляции путем установки на воздуховоды. Используется для удаления из поступающего в укрытие воздуха:

● бактериальных аэрозолей (БА);

● отравляющих веществ (ОВ);

● радиоактивной пыли (РП);

● обычных и ядовитых дымов.

Фильтр эксплуатируется в соответствии с инструкцией по эксплуатации при относительной влажности, не превышающей 95%, и t окружающего воздуха от -50 до +50 °C. Товар для гарантированного соответствия ТУ ВД 250.503.000 проверяется ОТК предприятия, проходит лабораторные испытания и военную приемку военным представительством МО РФ. Изделие входит в номенклатуру продукции принятой на снабжение МО РФ.

Выезд специалиста для консультации бесплатно!



Устройство и принцип действия фильтра-поглотителя ФП-300

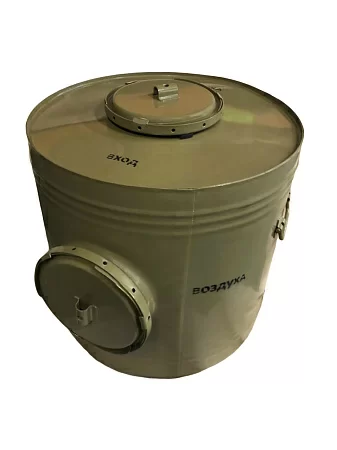

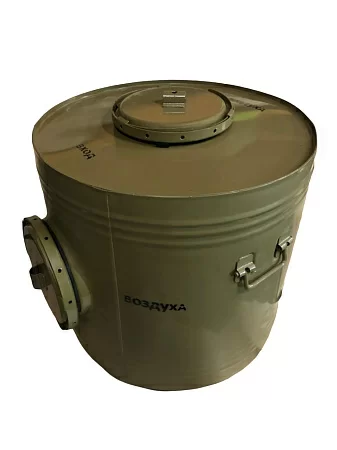

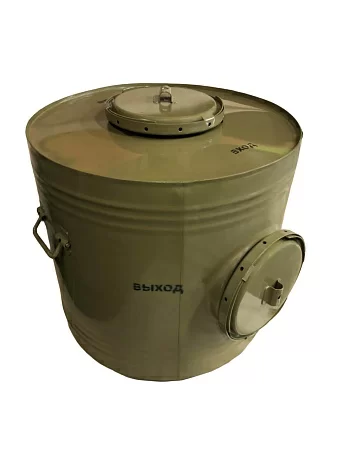

У фильтра металлический корпус: цвет — защитный, форма — цилиндрическая. Во внешней конструкции 3 отверстия Ø 150 мм: верхнее, нижнее и боковое. Они блокируются заглушками, оснащенными прокладками. Внутри кожуха по вертикали расположен перфорированный стакан, окруженный аэрозольным фильтром.

Между 2-мя сетчатыми футлярами находится поглотитель (катализатор) в виде активного угля. При подаче воздуха 300 м3/ч показатель сопротивления составляет 835 Па или 85 мм вод. ст.

фильтра-поглотителя ФП-300.jpg

Рис 1. Конструкция и габаритные размеры фильтра-поглотителя ФП-300

Обозначения: 1 – кожух; 2 – крышка; 3 – дно; 4 – поглотитель; 5 – фильтр противоаэрозольный; 6 – прокладка; 7 – заглушка.

По ходу эксплуатации воздух в фильтр поступает через отверстие сверху. Дым, пыль и аэрозоль задерживаются фильтром. Пары ОВ захватываются поглотителем. Очищенный воздух выходит сквозь боковое отверстие с открытой заглушкой.

Фильтры-поглотители ФП-300: разновидности

У фильтров-поглотителей имеется конструкционная возможность монтироваться в установки от 1 до 3 штук на колонку. Количество фильтров в колонке зависит от потребности убежища в очищенном воздухе, исходя из расчетного количества человек. Колонка из трех фильтров может производить до 900 м3/ч.

При монтаже установки используются комплектующие: тройники, муфты, угловые патрубки и хомуты. Фильтры-поглотители поставляются в деревянных ящиках: монтажные детали упаковываются отдельно.

На весь комплект составляется формуляр, на котором обязательно должны быть печати завода-изготовителя и военной приемки МО РФ.

Монтажные схемы фильтров-поглотителей ФП-300.jpg

Рис. 2. Монтажные схемы фильтров-поглотителей ФП-300

Аналоги фильтра-поглотителя ФП-300

  1. ФП-300 (ТУ 28.25.14-001-60045635-2021) - Фильтр-поглотитель с номинальной производительностью очищенного воздуха 300 м3/ч.
  2. ФП-300-1 дополнительно очищает от испарений органики, которая образуется с участием радиоактивного йода.
  3. ФП-300-А фильтр-поглотитель также освобождает воздушные потоки от паров люизита: их максимально допустимое содержание — 2×10-3 об. %.
  4. ФП-300-УБ (ТУ ЕКЦТ.061429.077) - принадлежит к унифицированным блочным. Среди перечня опасных для человека веществ, которые очищаются, дополнительно входят АХОВ — аварийные химически опасные вещества.

Фильтрующее устройство ФП-300 можно применять во всех климатических зонах. Исключением являются районы с морским и тропическим климатом.

Требования к фильтру-поглотителю ФП-300

Фильтр поглотитель покупается к фильтровентиляционному оборудованию в качестве важной запчасти. Его высокое качество, соответствие требованиям техусловий и безопасной эксплуатации должны быть подтверждены ВП МО РФ либо сертификатом соответствия (при необходимости).

Неразборные и непереснаряжаемые фильтры-поглотители ФП-300 должны:

● иметь герметичный металлический корпус;

● применяться для удаления из воздуха БА, РП и ОВ;

● интегрироваться в фильтровентиляционные системы с использованием входящих в комплект деталей;

Обратите внимание! Характеристики товара можно посмотреть после нажатия на клавишу «Характеристики» (она находится на этой странице).

На подлинном устройстве должна быть нанесена маркировка с установленной нормами информацией. В последнюю входят: дата производства, шифр завода, номер партии, надпись «выход воздуха» и другая аббревиатура. Фильтр поставляется в деревянном ящике. К партии оборудования прилагаются: руководство по применению, паспорт/формуляр, сертификат соответствия. Модель ФП-300-26Э изготавливается по ТУ ВКЯП.250.565.000, модификация ФП-300УБ создается по ТУ ВКЯП.250.560.000.

ФП-300-26Э возможна поставка за границу РФ.

Купить фильтр поглотитель ФП-300 с доставкой

Компания «Специальные проекты и оборудование» производит и по цене производителя реализует средства индивидуальной и коллективной защиты. Имея дело с нами, вы априори получаете оригинальный (не контрафактный) товар.

Предлагаем по реальной стоимости купить фильтры-поглотители ФП-300 и монтажные детали к ним: к ФП-300 1/1, ФП-300 1/2, ФП-300 1/3

Ознакомьтесь с характеристиками устройства, правильно заполните техническое задание и подайте заявку! Соответствие товара ТУ ВД 250.503.000, как и быструю его доставку, гарантируем.

Выезд специалиста для консультации бесплатно!

Пример технического описания ФП-300:

Фильтр-поглотитель ФП-300

Назначение и область применения:

Фильтр-поглотитель ФП-300 предназначен для очистки воздуха от аварийных химических опасных веществ (АХОВ), в том числе от хлора и аммиака, отравляющих веществ (ОВ), биологических поражающих агентов (БПА), биологических аэрозолей (БА) и радиоактивной пыли (РП).

Фильтр-поглотители используются для монтажа трех видов установок: ФП-300 – 300, ФП-300 – 600, ФП-300 – 900.

Основные параметры и размеры фильтр-поглотителя ФП-300

- Габаритные размеры: диаметр верхней крышки – 598мм,

- диаметр корпуса,не более– 540мм, высота,не более – 560 мм.

Фильтр-поглотитель ФП-300 представляет собой металлический кожух цилиндрической формы, окрашенный эмалью защитного цвета, с крышкой и дном. Кожух имеет три отверстия диаметром условного прохода 150 мм: два торцевых – для входа, одно боковое – для выхода воздуха. Отверстия для входа и выхода воздуха заглушены прокладками и заглушками.

Фильтр-поглотитель снаряжается сорбирующим блоком, состоящим из катализатора. Тип фильтра-поглотителя является переснаряжаемым с возможностью замены отработанного блока и аэрозольного фильтра на новые.

Используемые материалы стойкие воздействию агрессивных сред и во всём диапазоне эксплуатационных температур.

- Объемный расход воздуха через один фильтр-поглотитель 300 м3/ч.

- Сопротивление постоянному потоку воздуха Па (мм вод.ст.) – не более 835 (85)

- Масса не более 65 кг

- Степень негерметичности (коэффициент подсоса) – не более 0,1%.

- Гарантийный срок на фильтр-поглотитель ФП-300:

10 лет - при хранении на складах в упаковке предприятия - изготовителя

8 лет - при консервации фильтров-поглотителей в смонтированном виде;

5 лет – при небоевой эксплуатации в смонтированном и законсервированном состоянии на объектах при периодической продувке воздухом не более 100 часов в год.



- Гарантийный срок на разборный корпус фильтра-поглотителя ФП-300:

30 лет - при хранении в смонтированном в колонки виде в защитном сооружении гражданской обороны, при условии консервации, путем отсечения фильтров-поглотителей герметическими клапанами от системы вентиляции, либо в заводской упаковке.

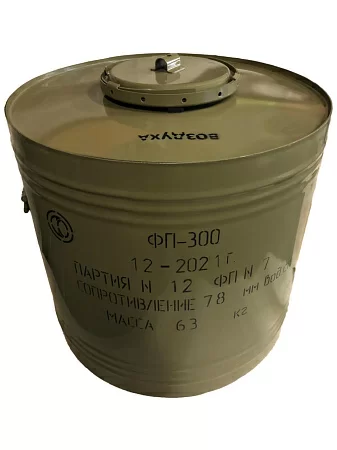

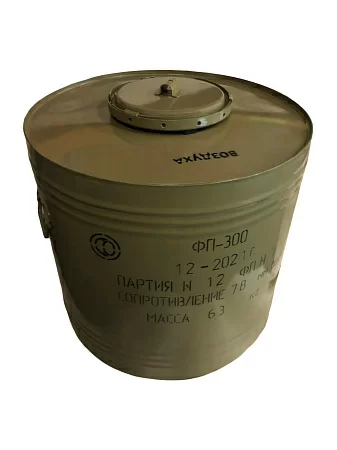

На фильтре-поглотителе ФП-300 маркировка несмываемой водой краской:

а) на корпусе:

- товарный знак или шифр предприятия-изготовителя;

- условное обозначение изделия;

- номер фильтра-поглотителя в партии и номер партии;

- дата изготовления, номер месяца и две последние цифры года;

- сопротивление постоянному потоку воздуха (мм вод. ст.).;

- масса (кг) фактическая, допускается отклонение массы фильтра-поглотителя от массы, указанной в маркировке, ± 0,3 кг;

- с одной стороны бокового отверстия надпись «ВЫХОД», с другой стороны – «ВОЗДУХА»;

б) на крышке – надпись «ВХОД ВОЗДУХА».

Упаковка изделия:

Способ упаковки обеспечивает сохранность оборудования при транспортировке и хранении. Фильтр-поглотитель поставляется в заводской упаковке – деревянный ящик для одного фильтр-поглотителя.

1)      Комплектация поставки: Фильтр-поглотитель ФП 300

Фильтр-поглотители поставляются в заводской упаковке – деревянные ящики, в каждом по одной единице изделия (фильтр-поглотитель ФП-300 –            1 шт. – 1 ящик)

документы:

- паспорт на фильтр-поглотитель, где изложены основные сведения об изделии и технические данные, комплектности, свидетельства об упаковывании, о приемке о гарантийных обязательствах, а также приведены следующие сведения:

·         - номер партии

·         - номер изделия

·         - дата изготовления (число, месяц, год),

·         - количество изделий в партии,

·         - комплектность поставки.

·         - иные документы представляемые заводом – изготовителем (при наличии).

Монтажный комплект для фильтра-поглотителя ФП-300 (1/3)

            Патрубок угловой;

            Стакан;

            Тройник;

            Хомут стяжной;

            Муфта.




Расход воздуха через один фильтр-поглотитель, м3/ч:
300
Габаритные размеры, мм:
580 x 550
Масса, кг, не более:
65
Гарантийный срок хранения, лет, в упаковке / в установке / при небоевой эксплуатации:
10 / 8 / 5
