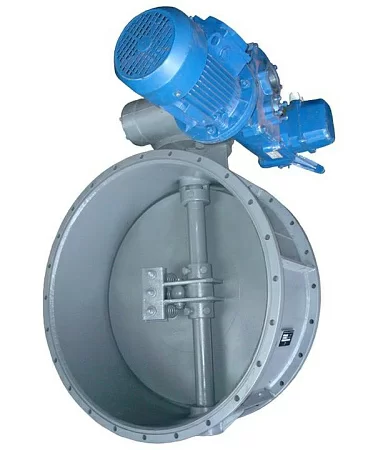

Клапан герметический вентиляционный ГК ИА 01009-1200 с электроприводом

Клапан герметический вентиляционный ГК ИА  01009-1200 с электроприводом
Розничная цена:
320 900 ₽
Цена действительна только при покупке в интернет-магазине

Назначение

Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01009-1200 предназначены для установки на воздуховодах вентиляционных систем с относительной влажностью до 98%, при температуре от 243°К до 323°К (от -30°С до +50°С) при номинальном давлении среды в трубопроводе в пределах 0,005 – 0,006 МПа (0,05 – 0,06 кгс/см2) в качестве запорных устройств.

Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01009-1200  служат для надежного отключения помещений от наружной среды или одних помещений от других.

Условное обозначение

      Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01009-1200 имеют следующую структуру условного обозначения:


Технические характеристики

      Управление клапанами герметическими вентиляционными (тип ГК ИА) – гермоклапанами ГК ИА 01009-1200 осуществляется электроприводом.

      Клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-1200 по согласованию с заказчиком может комплектоваться электроприводами различных производителей.

      Установочное положение клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200 – любое допускаемое электроприводом и позволяющее управлять клапаном герметическим вентиляционным (тип ГК ИА) – гермоклапаном ГК ИА 01009-1200.

Основные составляющие и принцип работы

      Основными составляющими клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01009-1200 являются:

1)      Корпус. Через него при открытом затворе клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200 проходит среда. Корпус стальной (сварной конструкции);

2)      Тарель. Является запорным устройством, обеспечивающим герметичное перекрытие проходного сечения клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200;

3)      Рычаг. Поджимает тарель к уплотнительной поверхности седла корпуса;

4)      Ось. Соединяет тарель с рычагом;

5)      Пружины. Стабилизируют тарель на потоке, участвуют в открытие и закрытии клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200;

6)      Вал. Передает движение от привода через рычаг тарели;

7)      Привод с электрическим двигателем (электропривод). Передает вращение на вал;

8)      Кольцо. Обеспечивает возможность работы клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200 при вертикальном и наклонном расположении вала. Закрепляется на валу с помощью штифта, выполняя при этом роль упорного подшипника.

      Корпус 1 клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200 с электроприводом  с помощью ответных фланцев присоединяется к воздуховодам. Концы вентиляционных труб, между которыми устанавливается клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-1200, должны быть закреплены так, чтобы усилия от веса или прогиба трубопровода не передавались на болтовые соединения фланцев.

      При открытии клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200 электропривод передает вращение валу 6, соединенному с тарелью 2. В начале поворота вала на 20°-30° тарель отходит от седла корпуса клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200, поворачиваясь, что достигается посредством трех пружин 5.

      При дальнейшем повороте вала на 90° тарель совместно с рычагом 3 устанавливается параллельно оси прохода клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200, открывая проход для среды. Поворот вала прекращается при срабатывании микровыключателя, который разрывает цепь управления электродвигателем.

      Закрытие прохода клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200 происходит в порядке обратном открытию. Тарель сначала поворачивается на 90°, становится параллельно седла. Затем, при дальнейшем повороте вала на 20-30° прижимается к седлу корпуса. Поворот вала прекращается при срабатывании муфты ограничения крутящего момента, которая, воздействуя на микропереключатель, размыкает цепь электропривода.

Конструкция электропривода позволяет осуществлять:

-        дистанционную или местную сигнализацию крайних положений запорного устройства «открыто» – «закрыто»;

-        автоматическую остановку запорного органа при достижении крайних положений;

-        автоматическую остановку запорного органа при превышении установленного крутящего момента.

Регулировка и подключение электропривода к сети производятся согласно инструкции по монтажу и эксплуатации электропривода.

Герметизация мест выхода вала и чугунных втулок обеспечивается резиновыми уплотнительными кольцами.

Комплектация

В комплект поставки клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01009-1200 входит:

-        клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-1200 с электроприводом или партия клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01009-1200 с электроприводами. Партией считаются клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01009-1200 одинакового обозначения, общим количеством в соответствии с заказом, изготовленные по одной и той же технологической документации и одновременно поставляемые в один адрес;

-        паспорт – 1 экземпляр на каждый клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-1200;

-        техническое описание и руководство по эксплуатации – 1 экземпляр на каждый клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-1200;

-        паспорт, техническое описание, инструкция по монтажу и эксплуатации электропривода;

-        ответные фланцы с прокладками и крепежными деталями.

В сопроводительной документации клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200 с электроприводом – паспорте, руководстве по эксплуатации и техническом описании – приводится информация о технических характеристиках изделия, правила и условия безопасной эксплуатации, срок службы и адрес предприятия-изготовителя.

Маркировка

Каждый клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-1200 имеет на корпусе фирменную табличку с маркировкой:

-        наименование предприятия-изготовителя;

-        обозначение клапана;

-        заводской порядковый номер;

-        дата выпуска.

Упаковка

      Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01009-1200 устанавливаются на европаллеты и надежно закрепляются способом, исключающим возможность перемещения.

      Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01009-1200  подвергаются частичной консервации (временная противокоррозионная защита ВЗ-4, вариант внутренней упаковки ВУ-2) и поставляются предприятием-изготовителем отдельно от электроприводов. Тип и заводской номер электропривода указываются в паспорте клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200.

      Перед упаковкой клапана герметического вентиляционного (типа ГК ИА) – гермоклапана ГК ИА 01009-1200:

1.      резиновые уплотнения и седло корпуса смазывают техническим вазелином;

2.      тарель прижимают к седлу корпуса и фиксируют.

Вся техническая и эксплуатационная документация (паспорт, техническое описание и руководство по эксплуатации, заверенные копии сертификатов соответствия и т.д.) отправляется с изделием сопутствующей документацией.

Варианты комплектации клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01012 и ГК ИА 01009 электроприводами

Варианты комплектации клапанов герметических вентиляционных (тип ГК ИА) - гермоклапанов ГК ИА 01012 и ГК ИА 01009 электроприводами различных производителей приведены в таблице 2, основные технические характеристики электроприводов приведены в таблице 3.

Таблица 2 – Варианты комплектации клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01012 и ГК ИА 01009 электроприводами

Обозначение клапана

Производитель электропривода

ООО «ГЗ Электропривод»

ОАО «Ракитян­ский арма­тур­ный завод»

ЗАО «Тула­электропривод»

ОАО «АБС ЗЭиМ Автоматизация»

Концерн «AUMA»

ГК ИА

01012-200

ГЗ-ОФ.70/5,5М

-

Н-А2-12

МЭОФ-100(130)- ЦА2-10К

SG 05.1

ГК ИА

01009-300

ГЗ-А.70/24

-

Н-А2-07

ПЭМ-А-100-22

SA 07.6

+ GS 63.3

ГК ИА

01009-400

ГЗ-А.70/24

-

Н-А2-07

ПЭМ-А-100-22

SA 07.6

+ GS 63.3

ГК ИА

01009-600

ГЗ-Б.200/24

РП-Б-01

Н-Б1-11

ПЭМ-Б-250-24

SA 14.6

+ GS 125.3

ГК ИА

01009-800

ГЗ-Б.200/24

РП-Б-03

Н-Б1-11

ПЭМ-Б-250-24

SA 14.6

+ GS 125.3

ГК ИА

 01009-1000

ГЗ-Б.200/24

РП-Б-04

Н-Б1-11

ПЭМ-Б-250-24

SA 14.6

+ GS 125.3

ГК ИА

01009-1200

ГЗ-Б.200/24

-

Н-Б1-11

ПЭМ-Б-250-24

SA 14.6

+ GS 125.3


Таблица 3 – Основные технические характеристики электроприводов

Обозначение электропривода

Крутящий момент на выходном валу, Н×м

Частота вращения выходного вала, об/мин

Мощность электродвигателя, кВт

Масса, кг, не более

ГЗ-ОФ.70/5,5М

70

-

0,03

10

ГЗ-А.70/24

70

24

0,18

25

ГЗ-Б.200/24

200

24

0,55

55

РП-Б-01

от 40 до 80

50

0,55

35

РП-Б-03

от 130 до 150

50

1,1

40

РП-Б-04

от 150 до 250

50

1,5

45

Н-А2-12

от 25 до 60

12

0,18

20

Н-А2-07

от 60 до 100

12

0,25

20

Н-Б1-11

от 100 до 300

50

1,7

55

МЭОФ-100(130)-ЦА2-10К

100

-

0,17

40

ПЭМ-А-100-22

от 40 до 100

22

1,5

40

ПЭМ-Б-250-24

от 100 до 250

24

2,3

50

SG 05.1

от 100 до 150

-

0,045

20

SA 07.6 + GS 63.3

от 326 до 978

32

0,20

25

SA 14.6 + GS 125.3

от 3840 до 9600

32

1,60

55
