Назначение

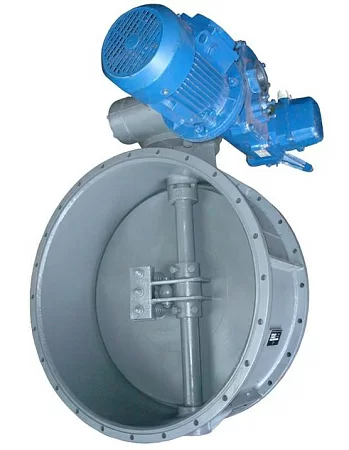

Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01009-400 предназначены для установки на воздуховодах вентиляционных систем с относительной влажностью до 98%, при температуре от 243°К до 323°К (от -30°С до +50°С) при номинальном давлении среды в трубопроводе в пределах 0,005 – 0,006 МПа (0,05 – 0,06 кгс/см2) в качестве запорных устройств.
Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01009-400 служат для надежного отключения помещений от наружной среды или одних помещений от других.
Условное обозначение
Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01009-400 имеют следующую структуру условного обозначения:
Технические характеристики
Управление клапанами герметическими вентиляционными (тип ГК ИА) – гермоклапанами ГК ИА 01009-400 осуществляется электроприводом.
Клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-400 по согласованию с заказчиком может комплектоваться электроприводами различных производителей.
Установочное положение клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-400 – любое допускаемое электроприводом и позволяющее управлять клапаном герметическим вентиляционным (тип ГК ИА) – гермоклапаном ГК ИА 01009-400.
Основные составляющие и принцип работы
Основными составляющими клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01009-400 являются:
1) Корпус. Через него при открытом затворе клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-400 проходит среда. Корпус стальной (сварной конструкции);
2) Тарель. Является запорным устройством, обеспечивающим герметичное перекрытие проходного сечения клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-400;
3) Рычаг. Поджимает тарель к уплотнительной поверхности седла корпуса;
4) Ось. Соединяет тарель с рычагом;
5) Пружины. Стабилизируют тарель на потоке, участвуют в открытие и закрытии клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-400;
6) Вал. Передает движение от привода через рычаг тарели;
7) Привод с электрическим двигателем (электропривод). Передает вращение на вал;
Корпус 1 клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-400 с электроприводом с помощью ответных фланцев присоединяется к воздуховодам. Концы вентиляционных труб, между которыми устанавливается клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-400, должны быть закреплены так, чтобы усилия от веса или прогиба трубопровода не передавались на болтовые соединения фланцев.
При открытии клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-400 электропривод передает вращение валу 6, соединенному с тарелью 2. В начале поворота вала на 20°-30° тарель отходит от седла корпуса клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-400, поворачиваясь, что достигается посредством двух пружин 5.
При дальнейшем повороте вала на 90° тарель совместно с рычагом 3 устанавливается параллельно оси прохода клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-400, открывая проход для среды. Поворот вала прекращается при срабатывании микровыключателя, который разрывает цепь управления электродвигателем.
Закрытие прохода клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-400 происходит в порядке обратном открытию. Тарель сначала поворачивается на 90°, становится параллельно седла. Затем, при дальнейшем повороте вала на 20-30° прижимается к седлу корпуса. Поворот вала прекращается при срабатывании муфты ограничения крутящего момента, которая, воздействуя на микропереключатель, размыкает цепь электропривода.
Конструкция электропривода позволяет осуществлять:
- дистанционную или местную сигнализацию крайних положений запорного устройства «открыто» – «закрыто»;
- автоматическую остановку запорного органа при достижении крайних положений;
- автоматическую остановку запорного органа при превышении установленного крутящего момента.
Регулировка и подключение электропривода к сети производятся согласно инструкции по монтажу и эксплуатации электропривода.
Герметизация мест выхода вала и чугунных втулок обеспечивается резиновыми уплотнительными кольцами.
Комплектация
В комплект поставки клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01009-400 входит:
- клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-400 с электроприводом или партия клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01009-400 с электроприводами. Партией считаются клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01009-400 одинакового обозначения, общим количеством в соответствии с заказом, изготовленные по одной и той же технологической документации и одновременно поставляемые в один адрес;
- паспорт – 1 экземпляр на каждый клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-400;
- техническое описание и руководство по эксплуатации – 1 экземпляр на каждый клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-400;
- паспорт, техническое описание, инструкция по монтажу и эксплуатации электропривода;
- ответные фланцы с прокладками и крепежными деталями.
В сопроводительной документации клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-400 с электроприводом – паспорте, руководстве по эксплуатации и техническом описании – приводится информация о технических характеристиках изделия, правила и условия безопасной эксплуатации, срок службы и адрес предприятия-изготовителя.
Маркировка
Каждый клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-400 имеет на корпусе фирменную табличку с маркировкой:
- наименование предприятия-изготовителя;
- обозначение клапана;
- заводской порядковый номер;
- дата выпуска.
Упаковка
Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01009-400 устанавливаются на европаллеты и надежно закрепляются способом, исключающим возможность перемещения.
Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01009-400 подвергаются частичной консервации (временная противокоррозионная защита ВЗ-4, вариант внутренней упаковки ВУ-2) и поставляются предприятием-изготовителем отдельно от электроприводов. Тип и заводской номер электропривода указываются в паспорте клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-400.
Перед упаковкой клапана герметического вентиляционного (типа ГК ИА) – гермоклапана ГК ИА 01009-400:
1. резиновые уплотнения и седло корпуса смазывают техническим вазелином;
2. тарель прижимают к седлу корпуса и фиксируют.
Вся техническая и эксплуатационная документация (паспорт, техническое описание и руководство по эксплуатации, заверенные копии сертификатов соответствия и т.д.) отправляется с изделием сопутствующей документацией.
Варианты комплектации клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01012 и ГК ИА 01009 электроприводами
Варианты комплектации клапанов герметических вентиляционных (тип ГК ИА) - гермоклапанов ГК ИА 01012 и ГК ИА 01009 электроприводами различных производителей приведены в таблице 2, основные технические характеристики электроприводов приведены в таблице 3.
Таблица 2 – Варианты комплектации клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01012 и ГК ИА 01009 электроприводами
Таблица 2
Обозначение клапана |
Производитель электропривода |
||||
ООО «ГЗ Электропривод» |
ОАО «Ракитянский арматурный завод» |
ЗАО «Тулаэлектропривод» |
ОАО «АБС ЗЭиМ Автоматизация» |
Концерн «AUMA» |
|
ГК ИА 01012-200 |
ГЗ-ОФ.70/5,5М |
- |
Н-А2-12 |
МЭОФ-100(130)- ЦА2-10К |
SG 05.1 |
ГК ИА 01009-300 |
ГЗ-А.70/24 |
- |
Н-А2-07 |
ПЭМ-А-100-22 |
SA 07.6 + GS 63.3 |
ГК ИА 01009-400 |
ГЗ-А.70/24 |
- |
Н-А2-07 |
ПЭМ-А-100-22 |
SA 07.6 + GS 63.3 |
ГК ИА 01009-600 |
ГЗ-Б.200/24 |
РП-Б-01 |
Н-Б1-11 |
ПЭМ-Б-250-24 |
SA 14.6 + GS 125.3 |
ГК ИА 01009-800 |
ГЗ-Б.200/24 |
РП-Б-03 |
Н-Б1-11 |
ПЭМ-Б-250-24 |
SA 14.6 + GS 125.3 |
ГК ИА 01009-1000 |
ГЗ-Б.200/24 |
РП-Б-04 |
Н-Б1-11 |
ПЭМ-Б-250-24 |
SA 14.6 + GS 125.3 |
ГК ИА 01009-1200 |
ГЗ-Б.200/24 |
- |
Н-Б1-11 |
ПЭМ-Б-250-24 |
SA 14.6 + GS 125.3 |
Таблица 3 – Основные технические характеристики электроприводов
Обозначение электропривода |
Крутящий момент на выходном валу, Н×м |
Частота вращения выходного вала, об/мин |
Мощность электродвигателя, кВт |
Масса, кг, не более |
ГЗ-ОФ.70/5,5М |
70 |
- |
0,03 |
10 |
ГЗ-А.70/24 |
70 |
24 |
0,18 |
25 |
ГЗ-Б.200/24 |
200 |
24 |
0,55 |
55 |
РП-Б-01 |
от 40 до 80 |
50 |
0,55 |
35 |
РП-Б-03 |
от 130 до 150 |
50 |
1,1 |
40 |
РП-Б-04 |
от 150 до 250 |
50 |
1,5 |
45 |
Н-А2-12 |
от 25 до 60 |
12 |
0,18 |
20 |
Н-А2-07 |
от 60 до 100 |
12 |
0,25 |
20 |
Н-Б1-11 |
от 100 до 300 |
50 |
1,7 |
55 |
МЭОФ-100(130)-ЦА2-10К |
100 |
- |
0,17 |
40 |
ПЭМ-А-100-22 |
от 40 до 100 |
22 |
1,5 |
40 |
ПЭМ-Б-250-24 |
от 100 до 250 |
24 |
2,3 |
50 |
SG 05.1 |
от 100 до 150 |
- |
0,045 |
20 |
SA 07.6 + GS 63.3 |
от 326 до 978 |
32 |
0,20 |
25 |
SA 14.6 + GS 125.3 |
от 3840 до 9600 |
32 |
1,60 |
55 |
