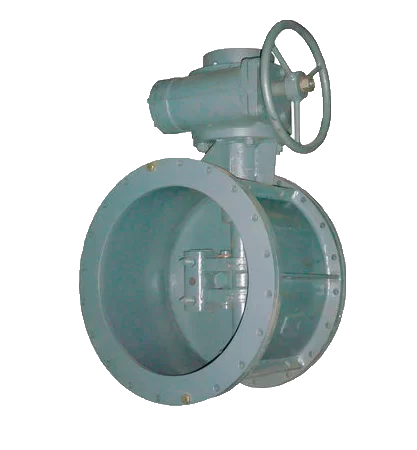

Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01013-200 предназначены для установки на воздуховодах вентиляционных систем с относительной влажностью до 98%, при температуре от 243°К до 323°К (от -30°С до +50°С) при номинальном давлении среды в трубопроводе в пределах 0,005 – 0,006 МПа (0,05 – 0,06 кгс/см2) в качестве запорных устройств.
Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01013-200 служат для надежного отключения помещений от наружной среды или одних помещений от других.
Условное обозначение
Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01013-200 имеют следующую структуру условного обозначения:
Технические характеристики
Управление клапанами герметическими вентиляционными (тип ГК ИА) – гермоклапанами ГК ИА 01013-200 осуществляется ручным приводом.
Установочное положение клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01013-200 – любое допускаемое ручным приводом и позволяющее управлять клапаном герметическим вентиляционным (тип ГК ИА) – гермоклапаном ГК ИА 01013-200.
Основные составляющие и принцип работы
Основными составляющими клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01013-200 являются :
1) Корпус. Через него при открытом затворе клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01013-200 проходит среда. Корпус литой (из серого чугуна);
2) Тарель. Является запорным устройством, обеспечивающим герметичное перекрытие проходного сечения клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01013-200;
3) Рычаг. Поджимает тарель к уплотнительной поверхности седла корпуса;
4) Ось. Соединяет тарель с рычагом;
5) Пружина. Стабилизирует тарель на потоке, участвует в открытие и закрытии клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01013-200;
6) Вал. Передает движение от привода через рычаг тарели;
7) Ручной привод. Передает вращение на вал;
8) Кольцо. Обеспечивает возможность работы клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01013-200 при вертикальном и наклонном расположении вала. Закрепляется на валу с помощью штифта, выполняя при этом роль упорного подшипника.
Корпус клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01013-200 с ручным приводом с помощью ответных фланцев присоединяется к воздуховодам. Концы вентиляционных труб, между которыми устанавливается клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01013-200, должны быть закреплены так, чтобы усилия от веса или прогиба трубопровода не передавались на болтовые соединения фланцев.
Для монтажа в проеме воздуховода совместно с клапаном герметическим вентиляционным (тип ГК ИА) – гермоклапаном ГК ИА 01013-200 изготавливается люк-вставка требуемого диаметра.диаметра.
Открытие заслонки клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01013-200 происходит в два этапа. При открытии клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01013-200 ручной привод передает вращение валу 6, соединенному с тарелью 2. В начале поворота вала на 20°-30° тарель отходит от седла корпуса клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01013-200, но не поворачивается, а стабилизируется пружиной 5 в положении, параллельном седлу корпуса. При последующем повороте вала на 90° тарель совместно с рычагом 3 также поворачивается и устанавливается в положении, перпендикулярном седлу клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01013-200 и параллельном оси воздуховода, открывая проход для среды.
Для ограничения поворота тарели при открытии служит заштифтованный на валу клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01013-200 ограничитель 9, который упирается в выступ на корпусе. Положение тарели «открыто» и «закрыто» определяется при помощи указателя 10.
Закрытие прохода клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01013-200 происходит в порядке обратном открытию. Тарель сначала поворачивается на 90°, становится параллельно седла, затем, при дальнейшем повороте вала на 20-30° прижимается к седлу корпуса.
Герметизация мест выхода вала обеспечивается резиновыми уплотнительными кольцами.
Конструкция ручного привода позволяет осуществлять:
- дистанционный контроль положения «открыто» – «закрыто» при помощи узла сигнализации;
- местный контроль положения тарели «открыто» – «закрыто» при помощи указателя.
Комплектация
В комплект поставки клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01013-200 входит:
- клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01013-200 с ручным приводом или партия клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01013-200 с ручными приводами. Партией считаются клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01013-200 одинакового обозначения, общим количеством в соответствии с заказом, изготовленные по одной и той же технологической документации и одновременно поставляемые в один адрес;
- паспорт – 1 экземпляр на каждый клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01013-200;
- техническое описание и руководство по эксплуатации – 1 экземпляр на каждый клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01013-200;
- ответные фланцы с прокладками и крепежными деталями.
В сопроводительной документации клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01013-200 с ручным приводом – паспорте, руководстве по эксплуатации и техническом описании – приводится информация о технических характеристиках изделия, правила и условия безопасной эксплуатации, срок службы и адрес предприятия-изготовителя.
Маркировка
Каждый клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01013-200 имеет на корпусе фирменную табличку с маркировкой:
- наименование предприятия-изготовителя;
- обозначение клапана;
- заводской порядковый номер;
- дата выпуска.
Упаковка
Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01013-200 устанавливаются на европаллеты и надежно закрепляются способом, исключающим возможность перемещения.
Перед упаковкой клапана герметического вентиляционного (типа ГК ИА) – гермоклапана ГК ИА 01013-200:
1. резиновые уплотнения и седло корпуса смазывают техническим вазелином;
2. тарель прижимают к седлу корпуса и фиксируют.
Вся техническая и эксплуатационная документация (паспорт, техническое описание и руководство по эксплуатации, заверенные копии сертификатов соответствия и т.д.) отправляется с изделием сопутствующей документацией.
