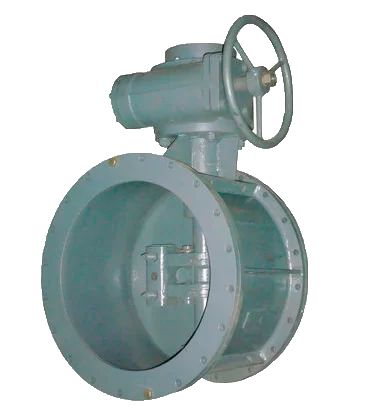

Клапан герметический вентиляционный ГК ИА 01010-600 с ручным приводом

Клапан герметический вентиляционный ГК ИА 01010-600 с ручным приводом
Розничная цена:
57 860 ₽
Цена действительна только при покупке в интернет-магазине

Назначение

Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01010-600 предназначены для установки на воздуховодах вентиляционных систем с относительной влажностью до 98%, при температуре от 243°К до 323°К (от -30°С до +50°С) при номинальном давлении среды в трубопроводе в пределах 0,005 – 0,006 МПа (0,05 – 0,06 кгс/см2) в качестве запорных устройств.

Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01010-600  служат для надежного отключения помещений от наружной среды или одних помещений от других.

Условное обозначение

      Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01010-600 имеют следующую структуру условного обозначения:


Технические характеристики

      Управление клапанами герметическими вентиляционными (тип ГК ИА) – гермоклапанами ГК ИА 01010-600 осуществляется ручным приводом.

      Установочное положение клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-600 – любое допускаемое ручным приводом и позволяющее управлять клапаном герметическим вентиляционным (тип ГК ИА) – гермоклапаном ГК ИА 01010-600.



Основные составляющие и принцип работы

      Основными составляющими клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01010-600 являются :

1)      Корпус. Через него при открытом затворе клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-600 проходит среда. Корпус стальной (сварной конструкции);

2)      Тарель. Является запорным устройством, обеспечивающим герметичное перекрытие проходного сечения клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-600;

3)      Рычаг. Поджимает тарель к уплотнительной поверхности седла корпуса;

4)      Ось. Соединяет тарель с рычагом;

5)      Пружины. Стабилизируют тарель на потоке, участвуют в открытие и закрытии клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-600;

6)      Вал. Передает движение от привода через рычаг тарели;

7)      Ручной привод. Передает вращение на вал;


      Корпус 1 клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-600 с ручным приводом  с помощью ответных фланцев присоединяется к воздуховодам. Концы вентиляционных труб, между которыми устанавливается клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01010-600, должны быть закреплены так, чтобы усилия от веса или прогиба трубопровода не передавались на болтовые соединения фланцев.

      Для монтажа в проеме воздуховода совместно с клапаном герметическим вентиляционным (тип ГК ИА) – гермоклапаном ГК ИА 01010-600 изготавливается люк-вставка требуемого диаметра.

      Открытие заслонки клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-600 происходит в два этапа. При открытии клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-600 ручной привод передает вращение валу 6, соединенному с тарелью 2. В начале поворота вала на 20°-30° тарель отходит от седла корпуса клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-600, но не поворачивается, а стабилизируется тремя пружинами 5 в положении, параллельном седлу корпуса. При последующем повороте вала на 90° тарель совместно с рычагом 3 также поворачивается и устанавливается в положении, перпендикулярном седлу клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-600 и параллельном оси воздуховода, открывая проход для среды.

      Для ограничения поворота тарели при открытии служит заштифтованный на валу клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-600 ограничитель 8, который упирается в выступ на корпусе. Положение тарели «открыто» и «закрыто» определяется при помощи указателя 9.

      Закрытие прохода клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-600 происходит в порядке обратном открытию. Тарель сначала поворачивается на 90°, становится параллельно седла, затем, при дальнейшем повороте вала на 20-30° прижимается к седлу корпуса.

      Герметизация мест выхода вала и чугунных втулок обеспечивается резиновыми уплотнительными кольцами.

      Конструкция ручного привода позволяет осуществлять:

-        дистанционный контроль положения «открыто» – «закрыто» при помощи узла сигнализации;

-        местный контроль положения тарели «открыто» – «закрыто» при помощи указателя.

Комплектация

В комплект поставки клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01010-600 входит:

-        клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01010-600 с ручным приводом или партия клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01010-600 с ручными приводами. Партией считаются клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01010-600 одинакового обозначения, общим количеством в соответствии с заказом, изготовленные по одной и той же технологической документации и одновременно поставляемые в один адрес;

-        паспорт – 1 экземпляр на каждый клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01010-600;

-        техническое описание и руководство по эксплуатации – 1 экземпляр на каждый клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01010-600;

-        ответные фланцы с прокладками и крепежными деталями.

В сопроводительной документации клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-600 с ручным приводом – паспорте, руководстве по эксплуатации и техническом описании – приводится информация о технических характеристиках изделия, правила и условия безопасной эксплуатации, срок службы и адрес предприятия-изготовителя.

Маркировка

Каждый клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01010-600 имеет на корпусе фирменную табличку с маркировкой:

-        наименование предприятия-изготовителя;

-        обозначение клапана;

-        заводской порядковый номер;

-        дата выпуска.

Упаковка

      Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01010-600 устанавливаются на европаллеты  и надежно закрепляются способом, исключающим возможность перемещения.

      Перед упаковкой клапана герметического вентиляционного (типа ГК ИА) – гермоклапана ГК ИА 01010-600:

1.      резиновые уплотнения и седло корпуса смазывают техническим вазелином;

2.      тарель прижимают к седлу корпуса и фиксируют.

Вся техническая и эксплуатационная документация (паспорт, техническое описание и руководство по эксплуатации, заверенные копии сертификатов соответствия и т.д.) отправляется с изделием сопутствующей документацией.
