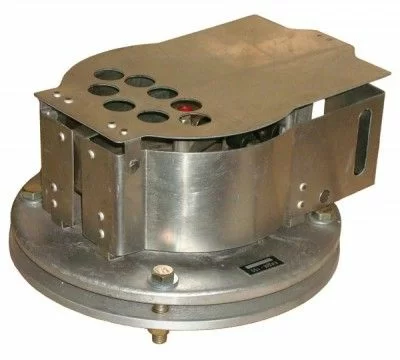

Клапан избыточного давления КИДМ-100, 150, 200, 300
Клапан избыточного давления типа КИДМ
Применяется для балансировки и перепуска воздуха в вытяжном канале системы вентиляции как механическое средство поддержания избыточного давления в изолированном помещении. Установка клапана необходима того, чтобы помещение находилось под давлением по отношению к внешней воздушной среде, но при достижении определенного значения происходило переключение на режим пропуска воздуха.
Особенности устройства и выбора клапана КИДМ
В корпусе клапана установлена чувствительная к перепаду давления мембрана, перекрывающая выпускное отверстие. При достижении максимального предусмотренного значения внутреннего давления она открывает проход для удаления избытка воздуха. Конструкция клапана позволяет герметизировать помещения и предотвращать воздействие ударной волны на находящихся внутри людей ЗС ГО, достигшей вытяжного канала вентиляции.
Купить клапаны КИДМ можно для вентканалов с условным проходом 100 - 300 мм, изготовленными в корпусе из стали, для специальных систем вентиляции. Выпускаются клапаны КИДМ в антикоррозионном исполнении.
Главная функция данных клапанов
Это автоматическое перепускание воздуха, поддержание определенного уровня избыточного давления, обеспечивание движения воздушных масс лишь в одном направлении. При возникновении необходимости клапаны могут обеспечивать также надежную герметизацию помещения.
На данный существует 8 вариантов исполнения клапанов избыточного давления:КИДМ-100
КИДМ-150
КИДМ-200
КИДМ-300
КИДМ-100А
КИДМ-150А
КИДМ-200А
КИДМ-300А
Применение обычного варианта исполнения характерно для среды с чистым воздушным потоком. А в агрессивной среде, как правило, применяется антикоррозийный клапан КИДМ.
Основным принципом работы клапана избыточного давления КИДМ является разница давлений. Когда показатель давления начинает превышать заданный показатель величины, избыточное давление открывает клапан, а после удаления излишков воздушных масс, вследствие действия противовеса клапан закрывается.
Клапан избыточного давления типа КИДМ монтируется вытяжном канале системы вентиляции.
Технические характеристики клапана избыточного давления КИДМ-100, 150, 200, 300:
- диаметр условного прохода - от 100 до 300 мм;
- пропускная способность - от 70 до 900 м3/час;
- рабочий перепад давлений - от 30 до 100 Па;
- основной конструкционный материал:
- корпус -углеродистая и нержавеющая сталь;
- манжеты - резина марки 3826С;
- уплотнительные прокладки - резина марки ТКМЩ;
- габаритные размеры - до (168х620х390) мм;
- масса - от 5 до 4318.6 кг.
Если рассматривать конструкцию КИДМ-300, следует отметить, что данный клапан обладает модульным исполнением, вследствие чего можно регулировать число укрываемых людей в широком диапазоне.
