Клапан расходомер отсекатель КРО-2 для вентилятора ЭРВ-72-2

Клапан расходомер отсекатель КРО-2 для вентилятора ЭРВ-72-2
Розничная цена:
9 390 ₽
Цена действительна только при покупке в интернет-магазине

Назначение

Клапаны расходомеры-отсекатели КРО-2 предназначены:

-        для определения расхода воздуха при работе электроручного вентилятора ЭРВ-72-2;

-        для перекрытия отверстия напорного патрубка вентилятора при его остановке или снижении производительности.

Условное обозначение

      Клапаны расходомеры-отсекатели КРО-2 имеют следующую структуру условного обозначения:

Основные составляющие и принцип работы

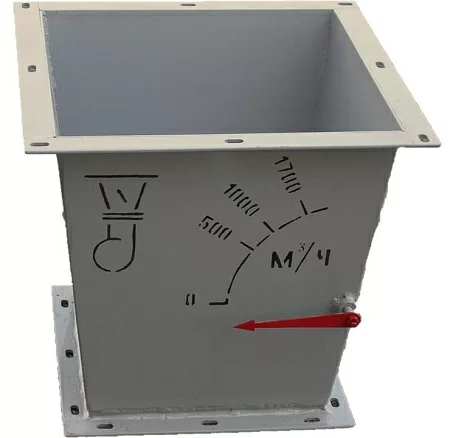

Клапан расходомер-отсекатель КРО-2 состоит двух частей .

1)      Прямоугольного корпуса 1 клапана расходомера-отсекателя КРО-2 – сварной конструкции из листовой стали, кони­ческой формы.

2)      Заслонки 2, установленной на горизонтальной оси. Эта заслонка под напором воз­духа, подаваемого вентилятором, поворачивается вместе с осью. На оси заслонки жест­ко закреплена стрелка 3, указывающая расход воздуха по шкале 4 , нанесенной на внешней стороне корпуса клапана расходомера-отсекателя КРО-2. При прекращении работы вентилятора заслонка принимает горизонтальное положение, перекрывая отверстие выходного патрубка вентилятора, отсекает вентилятор от вентиляционной сети.

Знак установки клапана 5 показывает, как нужно установить клапан расходомер-отсекатель КРО-2 по отношению к выхлопному отверстию вентилятора.

Технические характеристики

      Технические характеристики и основные размеры клапанов расходомеров-отсекателей КРО-2 приведены в таблице 1. Аэродинамические сопротивления клапанов расходомеров-отсекателей КРО-2 приведены в таблице 2.

Таблица 1 – Технические характеристики и основные размеры клапанов расходомеров-отсекателей КРО-2

Параметр

Значение

Габаритные размеры, мм: длина

                                                     ширина

                                                   высота

355

355

320

Максимальный расход воздуха, м3/час

1700

Внутренние размеры входного патрубка, LxL, мм

230х230

Присоединение к воздуховоду

Фланцевое

Рабочая среда

Воздух вентиляционных систем

Масса, кг

9,1


Таблица 2 – Аэродинамические сопротивления клапанов расходомеров-отсекателей КРО-2

Расход воздуха, м3

500

1000

1250

1400

1500

1630

1750

Сопротивление, Па

28,44

20,59

15,69

17,16

19,12

22,06

24,52


Комплектация

В комплект поставки входит:

-        клапан расходомер-отсекатель КРО-2;

-        паспорт;

-        техническое описание;

-        руководство по эксплуатации.

В сопроводительной документации клапана расходомера-отсекателя КРО-2 – паспорте, техническом описании и руководстве по эксплуатации – приводится информация о технических характеристиках изделия, правила и условия безопасной эксплуатации, срок службы и адрес предприятия-изготовителя.

Маркировка

Каждый клапан расходомер-отсекатель КРО-2 имеет на корпусе фирменную табличку с маркировкой:

-        наименование предприятия-изготовителя;

-        обозначение клапана;

-        заводской порядковый номер;

-        дата выпуска.

Упаковка

      Клапаны расходомеры-отсекатели КРО-2 упаковываются в битумированную бумагу и перевязываются шнуром. Они также могут устанавливаться и закрепляться на европаллетах способом, исключающим возможность их перемещения и повреждения.
