Назначение

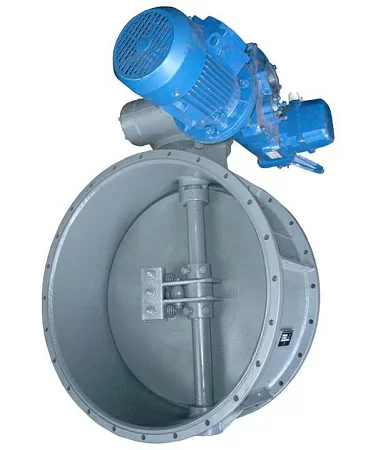

Клапаны герметические вентиляционные фланцевые (унифицированные), предназначенные для установки на воздуховодах вентиляционных систем в качестве запорного устройства с целью обеспечения возможности отключения помещений от наружной среды при температуре воздуха от -30 до +40 ͦ С.
Клапаны могут быть снабжены электроконтактными датчиками, датчиками положений «Открыто» и «Закрыто».

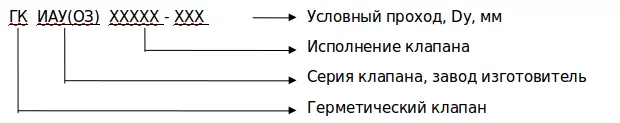

Условное обозначение
Технические характеристики клапанов ГК ИАУ (ОЗ) 01012 и ГК ИА (ОЗ) 01009 с электроприводами
|
Обозначение клапана |
Таблица фигур |
Номинальный диаметр, DN, мм |
Давление, МПа (кгс/см 2 ) |
Вид управления Электропривод |
Габаритные размеры, ДхШхВ, мм |
Масса клапана без э/п, не более, кг |
||
|
рабочее Рр |
аварийное на тарель Рав |
пробное Рпр |
||||||
|
ГК ИАУ (ОЗ) 01012-200 |
19с920р |
200 |
0,005 (0,05) |
0,2 (2) |
0,3 (3) |
Н-А2-12 ГЗ-А.70/5,5М МЭОФ 250 |
615х125х285 |
45 |
|
ГК ИАУ (ОЗ) 01009-300 |
19с939р |
300 |
Н-А2-07, ПЭМ-А-100-22 ГЗ-Б.200/24 РП-Б-01,РП-Б-03 Н-Б1-08 ПЭМ-Б-250-24 ГЗ-Б.200/24 РП-Б-04 Н-Б1-08 ПЭМ-Б-250-24 |
1136х200х428 |
100 |
|||
|
ГК ИАУ (ОЗ) 01009-400 |
19с939р |
400 |
1215х290х530 |
150 |
||||
|
ГК ИАУ (ОЗ) 01009-600 |
19с939р |
600 |
1100х290х725 |
250 |
||||
|
ГК ИАУ (ОЗ) 01009-800 |
19с939р |
800 |
1460х400х985 |
500 |
||||
|
ГК ИА (ОЗ) 01009-1000 |
19с939р |
1000 |
1570х500х1230 |
800 |
||||
|
ГК ИА (ОЗ) 01009-1200 |
19с939р |
1200 |
ГЗ-Б.200/24 Н-Б1-08 ПЭМ-Б-250-24 |
1825х500х1445 |
1020 |
|||
Электрические приводы ГК ИАУ (ОЗ)-01012, ГК ИАУ (ОЗ)-01009
|
Обозначение клапана |
Тип электрических приводов |
|||
|
ГК ИАУ 01012-200 |
ГЗ-ОФ.70/5.5М |
- |
Н-А2-12 |
МЭОФ 250 |
|
ГК ИАУ 01009-300 |
ГЗ-А.70/24 |
- |
Н-А2-07 |
ПЭМ-А-100-22 |
|
ГК ИАУ 01009-400 |
ГЗ-А.70/24 |
- |
Н-А2-07 |
ПЭМ-А-100-22 |
|
ГК ИАУ 01009-600 |
ГЗ-А.200/24 |
РП-Б-01 |
Н-Б1-08 |
ПЭМ-Б-250-24 |
|
ГК ИАУ 01009-800 |
ГЗ-Б.200/24 |
РП-Б-03 |
Н-Б1-08 |
ПЭМ-Б-250-24 |
|
ГК ИАУ 01009-1000 |
ГЗ-Б.200/24 |
РП-Б-04 |
Н-Б1-08 |
ПЭМ-Б-250-24 |
|
ГК ИАУ 01009-1200 |
ГЗ-Б.200/24 |
- |
Н-Б1-08 |
ПЭМ-Б-250-24 |
