Назначение
Люки-вставки ЛВ-4-8 предназначены для установки на воздуховодах вентиляционных систем и трубопроводах выхлопных газов дизелей вплотную к клапанам герметическим вентиляционным (тип ГК ИА) – гермоклапанам ГК ИА 01010-400 или ГК ИА 01009-400 для осмотра внутренней части клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов и очистки их от засоров.
Условное обозначение

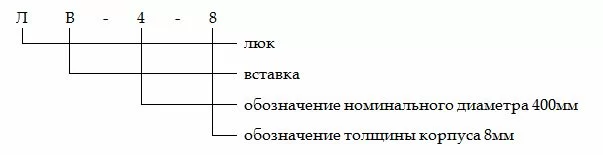

Люки-вставки ЛВ-4-8 имеют следующую структуру условного обозначения:
Основные составляющие и принцип работы
Люк-вставка ЛВ-4-8 состоит из следующих основных деталей и узлов :
- Корпус-тройник 1 с двумя фланцами 4 и 5 по торцам и боковым люком, который обеспечивает возможность визуально или на ощупь проверить состояние и, при необходимости, очистить место прижима тарели клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-400 или ГК ИА 01009-400 от засоров;
- Крышка 2, которая герметично закрывает отверстие бокового люка с помощью болтов через резиновое уплотнение;
- Ответный фланец 6, поставляемый вместе с люком-вставкой ЛВ-4-8, для присоединения к воздуховоду.
Люки-вставки ЛВ-4-8 устанавливаются на воздуховодах, изготавливаемых из электросварных труб, на воздуховодах, транспортирующих газообразные средства массового поражения и аэрозоли, на воздуховодах, транспортирующих воздух высоких температур от плюс 50°С и выше.
Люки-вставки ЛВ-4-8 могут работать как при отрицательных, так и при положительных температурах.
Технические характеристики
Технические характеристики и размеры люков-вставок ЛВ-4-8 приведены ниже в таблице.
|
Параметр |
Значение |
|
Габаритные размеры, мм: длина ширина высота |
460 615 530 |
|
Номинальный диаметр, мм |
400 |
|
Присоединение к трубопроводу |
Фланцевое |
|
Диаметр отверстий под болты, мм |
14 |
|
Количество отверстий под болты, шт |
20 |
|
Установочное положение |
Любое, позволяющее осуществить свободный доступ к крышке люка-вставки |
|
Масса, кг |
65,9 |
Комплектация
В комплект поставки люков-вставок ЛВ-4-8 входит:
- люк-вставка ЛВ-4-8;
- паспорт;
- техническое описание;
- руководство по эксплуатации.
В сопроводительной документации люков-вставок ЛВ-4-8 – паспорте, техническом описании и руководстве по эксплуатации – приводится информация о технических характеристиках изделия, правила и условия безопасной эксплуатации, срок службы и адрес предприятия-изготовителя.
Маркировка
Каждый люк-вставка ЛВ-4-8 имеет на корпусе фирменную табличку с маркировкой:
- наименование предприятия-изготовителя;
- обозначение люка-вставки;
- заводской порядковый номер;
- дата выпуска.
Упаковка
Люки-вставки ЛВ-4-8 устанавливаются на европаллеты и надежно закрепляются способом, исключающим возможность перемещения.
Вся техническая и эксплуатационная документация (паспорт, техническое описание и руководство по эксплуатации и т.д.) отправляется с изделием сопутствующей документацией.
