Люк вставка ЛВ-6-8
Цена:
По запросу
Цена действительна только при покупке в интернет-магазине

Назначение

      Люки-вставки ЛВ-6-8 предназначены для установки на воздуховодах вентиляционных систем и трубопроводах выхлопных газов дизелей вплотную к клапанам герметическим вентиляционным (тип ГК ИА) – гермоклапанам ГК ИА 01010-600 или ГК ИА 01009-600 для осмотра внутренней части клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов и очистки их от засоров.

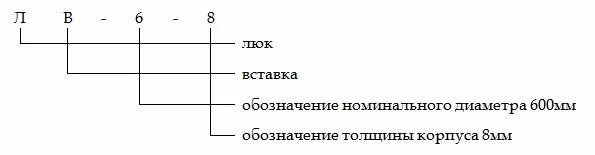

Условное обозначение

      Люки-вставки ЛВ-6-8 имеют следующую структуру условного обозначения:


Основные составляющие и принцип работы

      Люк-вставка ЛВ-6-8 состоит из следующих основных деталей и узлов :

-        Корпус-тройник 1 с двумя фланцами 4 и 5 по торцам и боковым люком, который обеспечивает возможность визуально или на ощупь проверить состояние и, при необходимости, очистить место прижима тарели клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-600 или ГК ИА 01009-600 от засоров;

-        Крышка 2, которая герметично закрывает отверстие бокового люка с помощью болтов через резиновое уплотнение;

-        Ответный фланец 6, поставляемый вместе с люком-вставкой ЛВ-6-8, для присоединения к воздуховоду.


      Люки-вставки ЛВ-6-8 устанавливаются на воздуховодах, изготавливаемых из электросварных труб, на воздуховодах, транспортирующих газообразные средства массового поражения и аэрозоли, на воздуховодах, транспортирующих воздух высоких температур от плюс 50°С и выше.

      Люки-вставки ЛВ-6-8 могут работать как при отрицательных, так и при положительных температурах.

Технические характеристики

      Технические характеристики и размеры люков-вставок ЛВ-6-8 приведены ниже в таблице.

Параметр

Значение

Габаритные размеры, мм: длина

                                                     ширина

                                                   высота

540

802

725

Номинальный диаметр, мм

600

Присоединение к трубопроводу

Фланцевое

Диаметр отверстий под болты, мм

14

Количество отверстий под болты, шт

24

Установочное положение

Любое, позволяющее осуществить свободный доступ к крышке люка-вставки

Масса, кг

102


Комплектация

В комплект поставки люков-вставок ЛВ-6-8 входит:

-        люк-вставка ЛВ-6-8;

-        паспорт;

-        техническое описание;

-        руководство по эксплуатации.

В сопроводительной документации люков-вставок ЛВ-6-8 – паспорте, техническом описании и руководстве по эксплуатации – приводится информация о технических характеристиках изделия, правила и условия безопасной эксплуатации, срок службы и адрес предприятия-изготовителя.

Маркировка

Каждый люк-вставка ЛВ-6-8 имеет на корпусе фирменную табличку с маркировкой:

-        наименование предприятия-изготовителя;

-        обозначение люка-вставки;

-        заводской порядковый номер;

-        дата выпуска.

Упаковка

      Люки-вставки ЛВ-6-8 устанавливаются на европаллеты  и надежно закрепляются способом, исключающим возможность перемещения.

      Вся техническая и эксплуатационная документация (паспорт, техническое описание и руководство по эксплуатации и т.д.) отправляется с изделием сопутствующей документацией.
