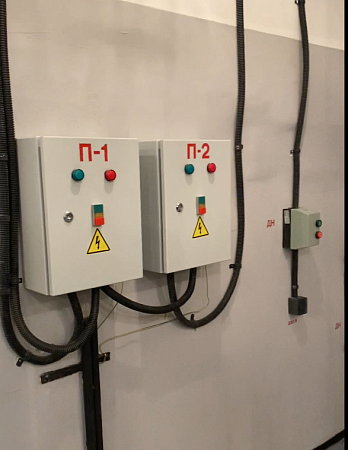

Шкаф управления электроприводами гермоклапанов (ШУЭП ГК)предназначен для управления и контроля работы клапанов герметических с электроприводом типа ГК, ГК ИА, КГ и другой запорной арматурой с электроприводом.
Современные автоматизированные системы управления (АСУ ТП) применяют шкафы для управления электрическими приводами ТПА. ШУЭП ГК прост и надежен в управлении как запорными, так и регулирующими механизмами в различных инженерных системах: теплоснабжения, водоснабжения, вентиляции и канализации, доставки жидких и сыпучих материалов, нефте- и газодобычи, химической промышленности.
ШЭУП обладает высокой надежностью благодаря простому исполнению. От концевых выключателей сигнал с датчиков поступает на автоматику электропривода, потом уходит на модуль управления и пускатель двигателя, который приводит в движение клапан.
В процессе работы, при помощи ШУЭП, каждый электропривод контролируется четырьмя модулями, которые выполняют следующие функции:
Первый модуль контролирует фазовые состояния для защиты от коротких замыканий и перегрузов.
Второй модуль осуществляет управление реверсивным пускателем.
Третий модуль отвечает за реверсивный запуск ЭД.
Четвертый модуль позволяет управлять сигналами с временной задержкой и устанавливается по желанию заказчика.
Предприятие ООО «СПИО» изготавливает шкафы управления по Техническим условиям . В соответствии с ТУ, ШУЭП имеет типовую конструкцию со стандартным наполнением и функционалом. У Заказчика всегда есть возможность обговорить дополнительные характеристики, чтобы заказать устройство с эксклюзивным функционалом. Для этого необходимо заполнить опросный лист и согласовать техническое задание.
ШУЭП можно объединить в один функциональный блок или, при необходимости, разделить на несколько. По желанию Заказчика возможно подключение многоканального управления, то есть подключение нескольких электроприводов по протоколам MODBUS, PROFIBUS.
Производимые нами шкафы позволяют управлять как электроприводами собственного производства, так приводами других известных торговых марок.
Мы используем сертифицированные комплектующие, входящие в состав ШУЭП, проверяем элементную базу при входном контроле и тестируем каждый шкаф на финальных испытаниях.
Перед заказом оборудования внимательно ознакомьтесь с «Техническим описанием и руководством по эксплуатации ШУЭП».
Чтобы заказать шкаф управления, скачайте и заполните опросный лист.
