Противовзрывные защитные секции, унифицированные УЗС-1 предназначены для защиты от воздействия ударной волны большой длительности с давлением от 0,3 до 10 кгс/см2.
Противовзрывные защитные секции, унифицированные УЗС-1 под воздействием ударной волны, автоматически закрывают вентиляционные шахты и воздуховоды, создавая преграду для прохождения ударной волны в убежище.
Противовзрывные защитные секции, унифицированные УЗС-1 устанавливаются на воздуховодах и в вентиляционных проемах зданий и сооружений в любом рабочем положении. При выборе места установки секции следует учитывать необходимость свободного доступа специалистов для проведения профилактических и ремонтных работ.
Параметры:

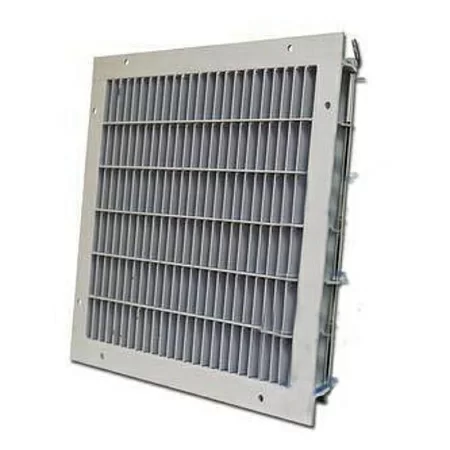

Противовзрывная защитная секция, унифицированная УЗС-1 представляет собой раму прямоугольной формы с вваренными в нее ребрами жесткости, которые образуют ячейки. Ячейки закрываются под действием ударной волны лопастями, которые в рабочем положении поддерживаются пружинами под углом 45 градусов. Угол наклона лопастей может регулироваться от 0 до 45 градусов при помощи специальной подвижной решетки, которая соединяется с рамой при помощи рычагов, закрепленных на осях.
В комплект поставки защитной секции УЗС входит:
- Противовзрывная защитная секция унифицированная – УЗС;
- Паспорт;
- Техническое описание;
- Руководство по эксплуатации.
Дополнительная информация:
Противовзрывные защитные секции, унифицированные УЗС-1 следует размещать в пределах защитных сооружений с обеспечением доступа к ним для осмотра и ремонта.
Основные характеристики | Противовзрывное устройство УЗС-1 |
---|---|
Номинальный расход воздуха, м3/ч | 8000 |
Номинальное аэродинамическое сопротивление, кгс/м2 | 10-15 |
Время срабатывания лопастей, сек, не более | 0,72 |
Длина, мм | 649 |
Ширина, мм | 595 |
Толщина, мм | 146 |
Объем расширительной камеры (участка трубопровода) за противовзрывным устройством, м |
2 |
Примечание: Величина аэродинамического сопротивления зависит от места и способа установки противовзрывных устройств.
