Назначение
Баки для воды БВ-0,25, БВ-0,75 и БВ-0,9 работают под давлением водопроводной сети и предназначены для хранения аварийного запаса питьевой воды на случай повреждения наружного водопровода.
Условное обозначение
Баки для воды БВ-0,25, БВ-0,75 и БВ-0,9 имеют следующую структуру условного обозначения (на примере БВ-0,25):
Основные составляющие и принцип работы
Основными составляющими баков для воды БВ-0,25, БВ-0,75 и БВ-0,9 являются (см. рис. 1):
1. вертикально расположенный корпус круглого сечения;
2. съемная крышка;
3. подающие (отводящие) воду патрубки;
4. воздушный патрубок;
5. патрубок для присоединения водоразборного крана;
6. патрубки для присоединения указателя уровня;
7. указатель уровня;
8. водоразборный кран.

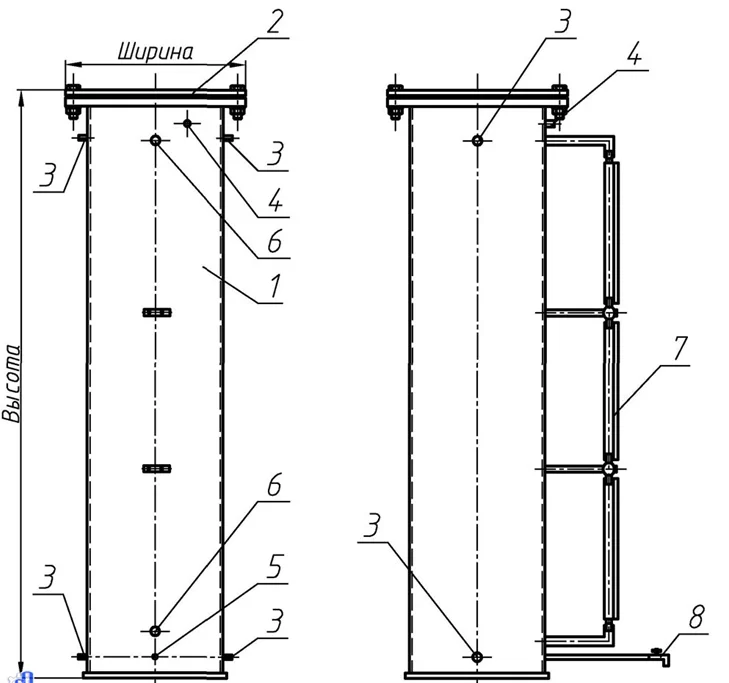

Рисунок 1 – Общий вид баков для воды БВ-0,25, БВ-0,75 и БВ-0,9
При подключении баков для воды БВ-0,25, БВ-0,75 и БВ-0,9 к водопроводной сети при разрушении наружного водопровода должны соблюдаться следующие условия:
- подающий трубопровод от ввода сети должен быть поднят над баками не менее чем на 0,1м;
- на подающем трубопроводе должен быть установлен обратный клапан;
- разбор воды из баков к санитарным приборам должен производиться через верхний патрубок (при аварии на водопроводной сети, тем самым подача воды к санитарным приборам автоматически прекращается);
- водоразборный кран присоединяется к патрубку, расположенному в нижней части бака, и служит для наполнения переносных бачков и фляг.
При необходимости, можно устанавливать несколько баков, соединяя их последовательно, что обеспечивает проточность через все баки. При последовательной установке баков водоразборный кран устанавливается один на два бака.
Теплоизоляция баков
Наружная часть баков БВ-0,25; БВ-0,75; БВ-0,9 покрывается теплоизоляцией по следующей схеме:
- противокоррозионная изоляция поверхности слоем битумного лака;
- минеральная вата, толщиной 50мм;
- рубероид в 1 слой с проклейкой стыков нефтяным битумом;
- фольгоизол с креплением самонарезающими винтами.
Для крепления теплоизоляции на наружной поверхности баков БВ-0,25; БВ-0,75; БВ-0,9 привариваются штыри из проволоки, располагаемые в шахматном порядке.
Технические характеристики
Основные технические характеристики и габаритные размеры баков для воды БВ-0,25, БВ-0,75 и БВ-0,9 приведены в таблице 1.
Таблица 1 – Основные технические характеристики и габаритные размеры баков для воды БВ-0,25, БВ-0,75 и БВ-0,9
Параметр |
БВ-0,25 |
БВ-0,75 |
БВ-0,9 |
Емкость бака, м3 |
0,25 |
0,75 |
0,9 |
Габаритные размеры, мм: ширина высота |
565±5 1850 |
750±5 1900 |
750±5 2500 |
Масса, кг |
230 |
650 |
750 |
Комплектация
В комплект поставки баков для воды БВ-0,25, БВ-0,75 или БВ-0,9 входит:
- бак для воды БВ-0,25, БВ-0,75 или БВ-0,9;
- паспорт;
- техническое описание;
- руководство по эксплуатации.
В сопроводительной документации баков – паспорте, техническом описании и руководстве по эксплуатации – приводится информация о технических характеристиках изделия, правила и условия безопасной эксплуатации, срок службы и адрес предприятия-изготовителя.
Маркировка
Каждый бак для воды БВ-0,25, БВ-0,75 или БВ-0,9 имеет на корпусе фирменную табличку с маркировкой:
- наименование предприятия-изготовителя;
- обозначение бака;
- заводской порядковый номер;
- дата выпуска.
Упаковка
Баки для воды БВ-0,25, БВ-0,75 и БВ-0,9 закрепляются на европаллетах надежным способом, исключающим возможность перемещения бака и повреждения теплоизоляции. Допускается поставлять водоразборный кран, запорные вентили указателя уровня, а также указать уровня с уплотнителями отдельно от баков, в другой транспортной таре.
Вся техническая и эксплуатационная документация (паспорт, техническое описание и руководство по эксплуатации и т.д.) отправляется с изделием сопутствующей документацией.
