Бак для воды прямоугольный БВ-4

Бак  для воды прямоугольный БВ-4
Розничная цена:
174 000 ₽
Цена действительна только при покупке в интернет-магазине

Назначение

Баки БВ-2, БВ-4, БВ-6, БВ-8 и БВ-10 безнапорные и их рекомендуется применять для хранения аварийного запаса питьевой или технической воды при наличии надежного источника энергоснабжения для работы насоса. Водоразбор из баков осуществляется с помощью насосной установки.

Баки БВ-2, БВ-4, БВ-6, БВ-8 и БВ-10 могут быть использованы в качестве сухих емкостей для хранения аварийного запаса питьевой воды. В этом случае внутренняя поверхность бака покрывается красителями, не влияющими на качество питьевой воды.

Условное обозначение

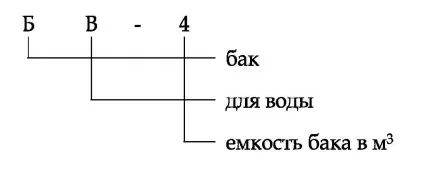

         Баки БВ-2, БВ-4, БВ-6, БВ-8 и БВ-10 имеют следующую структуру условного обозначения (на примере БВ-4):


Основные составляющие и принцип работы

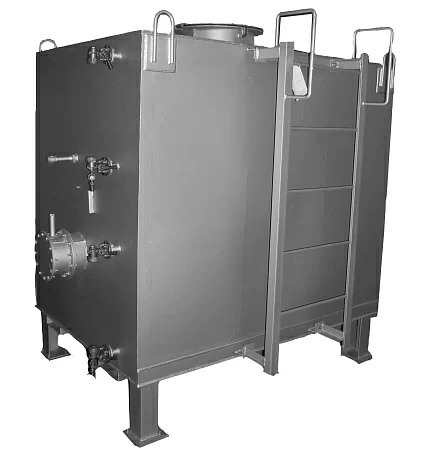

         Баки БВ-2, БВ-4, БВ-6, БВ-8 и БВ-10 изготавливаются в виде вертикальных секций 1 прямоугольного сечения (см. рис. 1), количество секций зависит от требуемой емкости бака, допускается собирать не более 5 секций в один бак. Баки снабжены патрубками для присоединения указателя уровня, подающего и всасывающего трубопроводов, воздушным патрубком и патрубком для опорожнения бака. В верхней части бак снабжен съемной крышкой 2 для осмотра и чистки.


Обозначения на чертеже:

1 – Секция

2 – Крышка

Рисунок 1 – Общий вид баков БВ-2, БВ-4, БВ-6, БВ-8 и БВ-10

Все баки имеют несколько присоединительных патрубков для подачи и отвода воды. Используются патрубки, наиболее удобные для монтажа, на остальных устанавливаются заглушки.

Для монтажа баков в сооружении необходимо предусматривать монтажный проем.

Технические характеристики

Основные технические характеристики и габаритные размеры баков БВ-2, БВ-4, БВ-6, БВ-8 и БВ-10 приведены в таблице 1.

Таблица 1 – Основные технические характеристики и габаритные размеры баков БВ-2, БВ-4, БВ-6, БВ-8 и БВ-10

Параметр

БВ-2

БВ-4

БВ-6

БВ-8

БВ-10

Емкость бака, м3

2

4

6

8

10

Габаритные размеры, мм: длина

1600

1400

2100

2800

3500

                                                     ширина

700

1600

1600

1600

1800

                                                   высота

2200

2200

2200

2200

2200

Масса, кг, не более

760

1150

1460

1810

2130


Комплектация

          В комплект поставки баков БВ-2, БВ-4, БВ-6, БВ-8 или БВ-10 входит:

-       бак БВ-2, БВ-4, БВ-6, БВ-8 или БВ-10;

-       паспорт;

-       техническое описание;

-       руководство по эксплуатации.

          В сопроводительной документации баков – паспорте, техническом описании и руководстве по эксплуатации – приводится информация о технических характеристиках изделия, правила и условия безопасной эксплуатации, срок службы и адрес предприятия-изготовителя.

Маркировка

Каждый бак БВ-2, БВ-4, БВ-6, БВ-8 или БВ-10 имеет на корпусе фирменную табличку с маркировкой:

-       наименование предприятия-изготовителя;

-       обозначение бака;

-       заводской порядковый номер;

-       дата выпуска.

Упаковка

Баки БВ-2, БВ-4, БВ-6, БВ-8 и БВ-10 закрепляются на европаллетах надежным способом, исключающим возможность перемещения бака и повреждения теплоизоляции. Допускается поставлять водоразборный кран, запорные вентили указателя уровня, а также указать уровня с уплотнителями отдельно от баков, в другой транспортной таре.

Вся техническая и эксплуатационная документация (паспорт, техническое описание и руководство по эксплуатации и т.д.) отправляется с изделием сопутствующей документацией.
