Ставень защитно-герметический
В защитных сооружениях гражданской обороны, убежищах проемы, лазы снабжены специальными распашными механизмами – ставнями, устанавливаемыми таким образом, чтобы при возникновении воздушной волны они плотнее прижимались к коробке и обеспечивали дополнительную герметичность. Ставни защищают помещение от ударной волны и проникновения вредных веществ.
Составляющие защитно-герметического ставня
Ставень защитно-герметический состоит из:
- полотна из листового проката, перекрывающего проем;
- рамы (коробки с петлями) из прокатного профиля, вмонтированной в проем;
- запирающего механизма (штурвал).
Герметичность конструкции обеспечивается уплотнителем, проложенным по периметру полотна. В зависимости от конструкции убежища и пожеланий заказчика ставни могут быть изготовлены для левостороннего и правостороннего открывания, что на герметичность и прочность конструкции не влияет.
Изделие имеет буквенно-цифровое обозначение, которые указывают на название, тип и класс защитного сооружения.
ТУ 28.14.20-007-52404267-2018
Назначение защитно-герметического ставня
Ставень защитно-герметический применяется в качестве наружных и внутренних устройств для установки в лазах, расширительных камерах, камерах установки фильтров и других подобных помещениях.
Условное обозначение

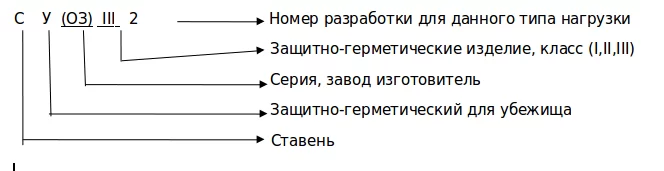

Ставни защитно-герметические типа СУ (ОЗ)-III-2 имеют следующий вид обозначения:
Технические характеристики СУ(ОЗ)
Обозначение ставня |
СУ(ОЗ)-I-1 |
СУ(ОЗ)-III-2 |
СУ(ОЗ)-IV-1 |
Размер проема, мм |
800х800 |
800х800 |
800х800 |
Габаритные размеры, мм |
1146х300х1018 |
1146х260х1016 |
1021х205х966 |
Масса, кг, не более |
122 |
226 |
348 |
Максимальное усилие на рукоятке, кг |
16,6 |
16,6 |
16,6 |
Полный ход клина в затворе, мм |
54 |
54 |
54 |
Поворот штурвала, градусов |
60 |
60 |
60 |
Завод-изготовитель имеет право вносить изменения в конструкцию, не влияющие на защитные и герметические свойства изделия

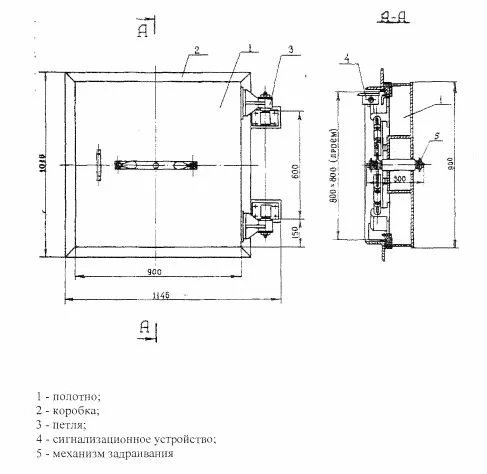

Ставень защитно-герметический СУ (ОЗ)-I-1

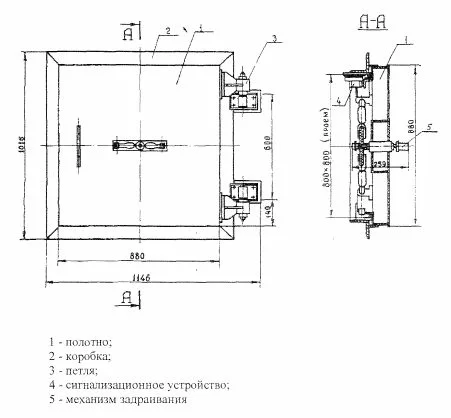

Ставень защитно-герметический СУ(ОЗ)-III-2

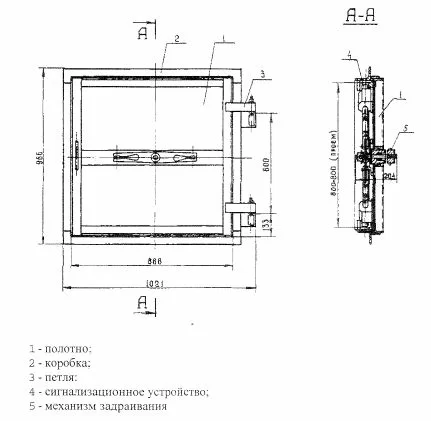

Ставень защитно герметический СУ(ОЗ)-IV-1
