Сооружение представляет собой сборно-монолитную конструкцию в виде прямоугольного параллелепипеда, которое собирается из монолитного основания с покрытием и противоосколочной перегородки. Присоединение противоосколочной перегородки к монолитному основанию производится с помощью сварки монтажных элементов за закладные детали. Герметичность и жесткость конструкции обеспечивается монолитной конструкцией укрытия.

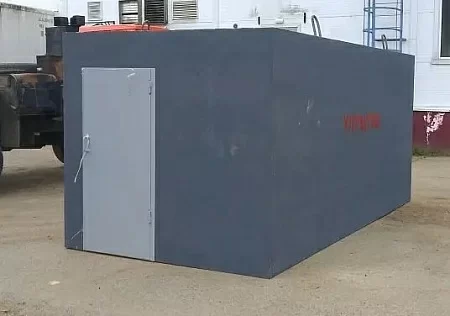

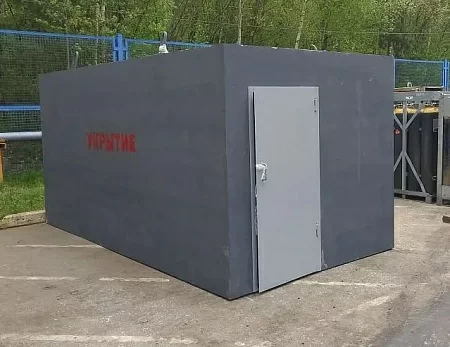

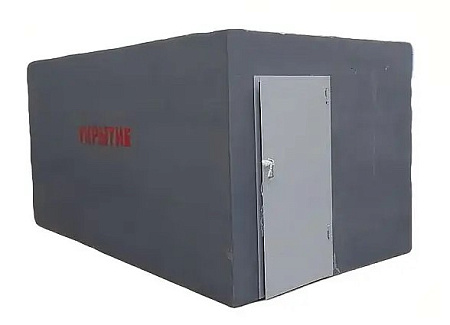

1. Укрытие железобетонное монолитное типа УМ-4,5, полной заводской готовности поставляется в сборе для установки на месте назначения и предназначено для защиты населения от воздействий средств нападения противника, теплового воздействия при пожаре в чрезвычайных ситуациях и направлено на предотвращение или предельное снижение потерь населения и угрозы его жизни и здоровью от поражающих факторов и воздействий источников ЧС.
2 Сооружение представляет собой сборно-монолитную конструкцию в виде прямоугольного параллелепипеда, которое собирается из монолитного основания с покрытием и противоосколочной перегородки. Присоединение противоосколочной перегородки к монолитному основанию производится с помощью сварки монтажных элементов за закладные детали. Герметичность и жесткость конструкции обеспечивается монолитной конструкцией укрытия.
3. Габаритные размеры сооружения:
-наружный размер – 4500х2400х2200 мм;
-общий внутренний размер по полу – 4220х2120х2050 мм;
-толщина стен – 140-160 мм;
-толщина покрытия – 150 мм:
-толщина противоосколочной перегородки – 100 мм;
- площадь пола 8,9 м2, внутренний объем 18,2 м3.
4. Монолитное основание с покрытием армируются цельным объемным каркасом из арматуры Ø10 А500С шагом 200х200 мм.
Железобетонные элементы изготавливаются из бетона класса по прочности на сжатие В 30 F300 W8.
Допускается замена класса бетона укрытия и конструкции арматурного каркаса, по согласованию с заказчиком.
5. Объем ж/б элементов:
- основание с противоосколочной перегородкой 5,7 м3, массой 14,3 тонн;
"ГОСТ Р 42.4.08-2021. Национальный стандарт
Российской Федерации. Гражданская оборона.
Защитные сооружения гражданской обороны.
Сооружения быстровозводимые
блок-модульного типа полной заводской
готовности. Общие требования"
(утв. и введен в действие Приказом
Росстандарта от 08.09.2021 N 926-ст)
Быстровозводимое защитное сооружение гражданской обороны; БВ ЗС ГО: Защитное
сооружение гражданской обороны, возводимое с применением полносборных сооружений, в том числе
блок-модульного типа полной заводской готовности и сборных ограждающих конструкций или других
материалов, отвечающее общим требованиям к защитным сооружениям гражданской обороны.
Защитное сооружение гражданской обороны блок-модульного типа; ЗС ГО БМТ: Защитное
сооружение гражданской обороны, возводимое с применением полносборных сооружений,
изготавливаемых в заводских условиях, транспортируемое основными видами транспорта, возводимое на
поверхности земли с возможностью демонтажа и последующего монтажа на новом месте, отвечающее
общим требованиям к защитным сооружениям гражданской обороны.
