В убежищах, зданиях специального назначения системы подачи воздуха нуждаются в защите от последствий возможного взрыва. Ее обеспечивает специализированное защитное устройство, УЗС. При необходимости секция в автоматическом режиме прекращает доступ наружного воздушного потока.

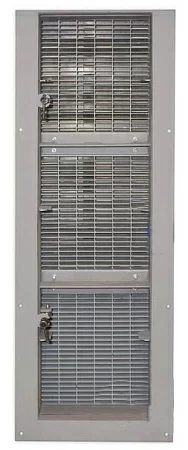

УЗС-25 противовзрывная защитная секция представляет собой УЗС-1 (3 шт.), закрепленные на дверной рамочной конструкции. Дверная рама закрепляется на опорной посредством шарниров и запирающих устройств (2 шт.).
Герметичность конструкции в УЗС-25 обеспечивается упругими прокладками и гидроизоляционным слоем.
Принцип работы устройства состоит в том, что при повышении давления лепестки, закрепленные с помощью пружины, прижимаются к раме, образуя надежную защиту вентиляционных проходов. Не испытывая давления, расслабленные пружины возвращаются в рабочее положение.
| Основные характеристики | Противовзрывное устройство УЗС-1 |
|---|---|
| Номинальный расход воздуха, м3/ч | 25 000 |
| Номинальное аэродинамическое сопротивление, кгс/м2 | 10-15 |
| Время срабатывания лопастей, сек, не более | 0,72 |
| Длина, мм | 2197 |
| Ширина, мм | 815 |
| Толщина, мм | 360 |
|
Объем расширительной камеры (участка трубопровода) за противовзрывным устройством, м |
6 |
Примечание: Величина аэродинамического сопротивления зависит от места и способа установки противовзрывных устройств.
