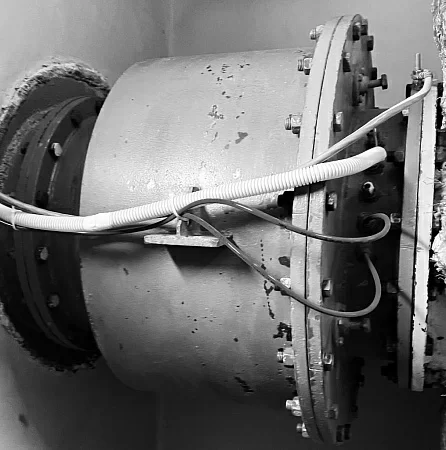

ВПУ 400 (диаметр защитного устройства – 400 мм) относится к типу вентиляционной техники, предназначенному для защиты вентиляционной системы защитных сооружений гражданской обороны и зданий специального назначения от загрязненной воздушной смеси и разгерметизации вследствие взрыва. При возникновении ударной волны в устройстве срабатывает запирающий клапан.

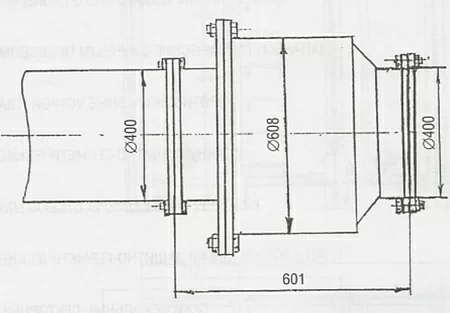

Конструктивно представляет собой кожух цилиндрической формы с размещенной внутри золотниковой парой, одна из которых статична, а другая – подвижна и имеет сквозные отверстия. Простая конструкция золотника позволяет быстро, с минимальными утечками, остановить доступ воздуха Постоянный магнит удерживает перекрывающий клапан в закрытом положении, надежно фиксируя его положение. В конструкцию входит фланцевое соединение с патрубками воздуховода.
Положение подвижных частей конструкции агрегата контролируется с помощью выключателей, дистанционно.
Технические характеристики ВПУ 400
- условный диаметр защитного устройства – 400 мм- положение оси устройства при эксплуатации – горизонтальное
- максимальное избыточное давление ударной волны при взрыве, кПа, (кГс/см2) – 23,9 (0,239)
- ход запирающей обечайки при срабатывании устройства – 12,5 мм
- время перекрытия клапанов в зависимости от места расположения устройства в вентиляционной системе, при избыточном давлении 3,5 кПа (0,135 кГс/см3) – 0,01…0,05 сек
- класс герметичности по воздуху в закрытом состоянии при перепаде давления 0,3 бар (0,3 кГс/см2) – не ниже «А»
- давление сжатого воздуха в пневмоцилиндре при дистанционной установке взрвопреграждающего устройства в рабочее положение, МПа (кГс/см2) – 0,6(6)
- усилие фиксации положении клапана с помощью постоянных магнитов:
В закрытом положении – 200кГ
В рабочем положении – 10…20 кГ
- контроль положения подвижных частей устройства – дистанционный, с помощью выключателей
- материал основной - сталь 20, сталь Ст3
