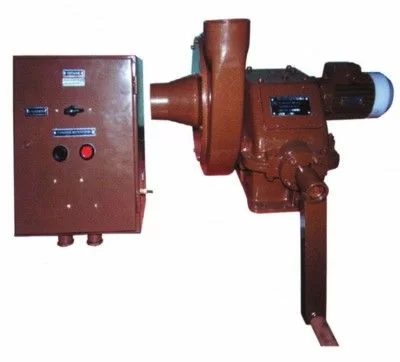

Вентилятор ЭРВ 600/300
Представляет собой средство для перемещения воздушных масс в системах аспирации и вентиляции убежищ, укрытий, промышленных зданий и технологического оборудования. Устройство в металлическом корпусе оборудовано крыльчаткой с лопастями, приводным электродвигателем и механическим редуктором с рукояткой.
Преимущества и возможности решения:
- вентилятор типа ЭРВ может эффективно работать с приводом от электродвигателя;
- при отключении электроэнергии для работы вентилятора достаточно одного человека, способного обеспечить вращение рукоятки с частотой 45 об/мин;
- оборудование присоединяется к воздуховодам систем вентиляции и аспирации с помощью герметизирующих муфт с хомутовым креплением;
- для работы от электрического привода необходимо отключить редуктор, соединенный с валом передаточной муфтой.
Вентилятор устанавливается на прочное горизонтальное основание с подбором по высоте, позволяющей обеспечить соосность валов устройства и привода.
Вентилятор ЭРВ-600/300 фильтровентиляционных систем предназначен для забора атмосферного воздуха, просасывания его через средства очистки, подачи очищенного воздуха в сооружение и создания в нем избыточного давления (подпора) при температуре окружающего воздуха от минус 40 до плюс 50 °С.
Технические характеристики ЭРВ 600/300:
|
Наименование показателя |
Значение |
|
Производительность при работе от электропривода или ручного привода со скоростью вращения рукоятки 45 об./мин., м3/ч, не менее: - при полном напоре 1226 Па (125 кгс/м3) - при полном напоре 588 Па (60 кгс/м3) |
300 600 |
|
Синхронная частота вращения рабочего колеса, об./мин. |
3000 |
|
Установленная мощность, кВт |
0,55 |
|
Напряжение питания, В |
220/380 |
|
Габаритные размеры, мм |
1020 х 685 х 445 |
|
Масса, кг - вентилятора с электродвигателем - щита управления - вентилятора, упакованного в ящик |
45 17 80
|
