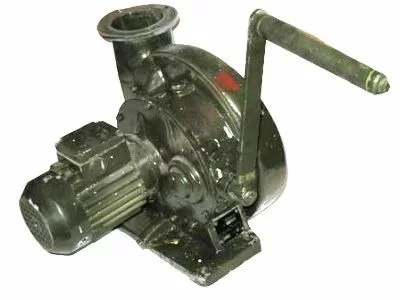

ВентиляторыЭРВ-49, ЭРВ 72-2, ЭРВ 72-3
Предназначены для использования в системах приточной вентиляции убежищ и укрытий в качестве устройств нагнетания и прокачки воздуха без возможности реверсирования. Рабочая конструкция позволяет поддерживать среднее давление в воздуховоде и при необходимости переходить на ручной источник крутящего момента.Преимущества и возможности решения:
- устройства выпускаются в широком диапазоне значений производительности;
- конструкция с редуктором для механического вращения и муфтой на валу привода обеспечивает быструю смену источника крутящего момента;
- для поддержания рабочего режима вентилятора при отсутствии электроэнергии достаточно мускульной силу одного человека, вращающего рукоятку;
- безопасность обеспечивается отключением электропривода при переходе на ручную работу.
Корпуса вентиляторов со спиральными воздуховодами изготавливаются из прочной высокоуглеродистой стали или нержавейки для работы в условиях контакта с потенциально агрессивными средами и высокой влажности.
Электроручные вентиляторы ЭРВ-49 и ЭРВ 72-2, а также ЭРВ 72-3 используются для вентиляции воздуха в убежищах и противорадиационных укрытиях, на необорудованных ДЭС, как правило, при всех режимах вентиляции, и даже в мирное время.
При условии работы вентилятора от электропривода с помощью автоматической муфты переключения редуктор отключают от вала рабочего колеса. Если электроэнергия отсутствует, вентилятор работает за счет вращения рукоятки редуктора вручную.
Технические характеристики ЭРВ 49:
Наименование показателя |
Значение |
---|---|
Мощность электрического двигателя, кВт |
0,27 |
Частота вращения, об./мин. |
2800 |
Нормальное число оборотов рукоятки, об./мин. |
45-47 |
Производительность, м3/час - при напоре 95 мм вод.ст. - при напоре 85 мм вод.ст. |
200 300 |
Количество человек, вращающих рукоятку - при произв. 200 м3/час - при произв. свыше 200 м3/час |
1 2 |
Технические характеристики ЭРВ-72-2, ЭРВ-72-3:
Наименование показателя |
ЭРВ-72-2 |
ЭРВ-72-3 |
---|---|---|
Мощность электрического двигателя, кВт |
0,27 |
0,37 |
Частота вращения, об./мин. |
1500 |
1000 |
производительность, м3/ч - чистая (1 режим) - ф/вентиляция (2 режим) - регенерация (3 режим) |
1000 1500 1650 |
1750 2100 2350 |
напор, кгс/м2 - 1 режим - 2 режим - 3 режим |
27 22 20 |
25 22 20 |
Габаритные размеры установки, мм |
1250 х 615 х 630 |
1560 х 750 х 715 |
Масса, кг |
90 |
116 |
Усилие на рукоятке в момент троганья, кгс, не более |
25 |
30 |
Количество человек, вращающих рукоятку |
2 |
3 |
Оптимальные условия эксплуатации вентиляторов
Оптимальными условиями эксплуатации электровентиляторов ЭРВ-49 и ЭРВ 72-2, а также ЭРВ 72-3 являются следующие показатели: температура воздуха должна находится в диапазоне от - 40°С (минимум) до 40°С (температурный максимум), умеренный климат, наличие 2-ой и 3-ей категории размещения. В состав вентиляционной установки ЭРВ-72-2 или ЭРВ-72-3 входят следующие основные узлы: корпус, станина, электродвигатель, а также редуктор. Всасывающий и напорный патрубки вентилятора соединяются вместе с мягкими вставками на фланцах. Как правило, показатель высоты, на котором устанавливается вентилятор, равен 1125 мм. При условии, что расчет ведется, начиная от пола и заканчивая осью двигателя.
